| Количество: | |
|---|---|
u Характеристики оборудования
П.П. | Наименование параметра | Ед. изм. | Показатель |
1 | Макс. производительность | мм²/мин | 200 |
2 | Диаметр используемой проволоки | мм | Φ0.10～Φ0.25 |
3 | Точность обработки (При резке восьмиугольника высотой 10 мм) | мм | ≤0.010/10мм |
4 | Конусность/высота заготовки | *3°/100мм | |
5 | Потребляемая мощность | кВт | 3 |
6 | Шероховатость поверхности | мкм | ОднопроходнаяRa<2.0, **Многопроходная Ra<0.8 |
7 | Бак высокого давления | Многоступенчатая система фильтрации | |
8 | Фильера | Рубин | |
9 | Управление барабаном перемотки проволоки и системой охлаждения | Через программу и NC панель | |
10 | Точность повторного позиционирования осей X, Y | мкм | ±1 |
11 | Тип направляющих осей U,V | Прямолинейные направляющие | |
12 | Регулировка скорости вращения барабана перемотки проволоки | Преобразователь частоты | |
13 | Количество управляемых осей | 5 | |
14 | Электропитание | AC380В, 50гц |
*Обработка только при использовании новой фильеры. Не следует длительная обработка.
**При условии материала обрабатываемой заготовки Cr12，высота заготовки меньше100мм.
Спецификация оборудования:
| Наименование параметра | Ед. изм. | Спецификация | Спецификация | Спецификация |
| Модель | A320C | A400C | А500С | |
Размер рабочего стола (Д×Ш) | мм | 550x700 | 570x800 | 680x900 |
| Ход рабочего стола (X×Y) | мм | 320x400 | 400x500 | 500x630 |
| Макс. высота заготовки | мм | 250 | 250 | 300 |
| Максим. масса заготовки | кг | 350 | 400 | 500 |
(Д*Ш*В) | мм | 1750x1250x2050 | 1850x1420x2100 | 2050x1600x2150 |
| Масса оборудования | кг | 1600 | 1900 | 2200 |

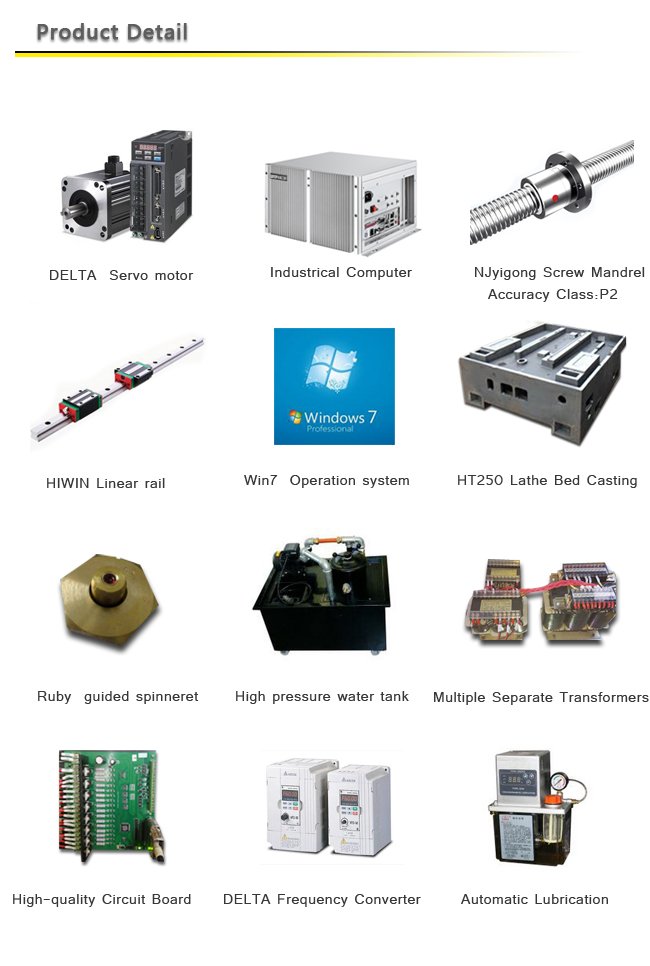

u Базовые комплектующие
1）Сервопривод по оси X/Y
2）Автоматическая система натягивания проволоки
3）Электрический привод по оси Z
4）Прямолинейные направляющие（HIWIN）
5）Бак высокого давления
6）Интегрированная смазочная система для направляющих и ШВП
7）Преобразователь частоты
8）Оперативная система Win7
9）Интегрированный управляющий шкаф
10）Алмазная фильера
11）Промышленный ПК IPC
12）Система разделительного трансформатора
13）Полный комплект инструментов и запчастей
14）Гарантия 1 год
u Опция
1）Сервопривод по осям X/Y
2）Стабилизатор напряжения
3）Алмазная фильера
4) Цвет станины можно выбрать по желанию（цвет управляющего шкафа не изменяется）
5）Гарантия 2 года
※ Вышеуказанная комплектация и параметры могут быть изменены без предварительного уведомления.
